Так реализуются наши проекты

От проекта до его воплощения - один шаг...

Постройка СОМа

Постройка СОМа

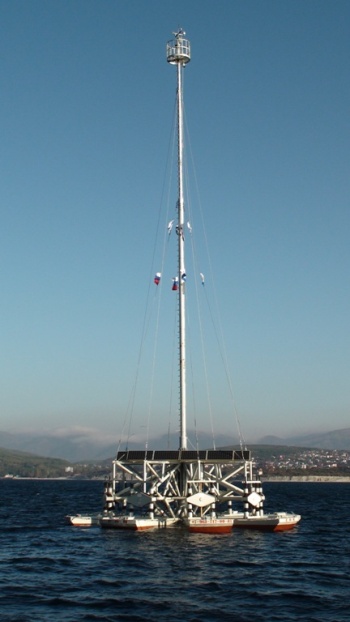

Процесс постройки морского столба оповещения проекта "СОМ" (фото)

Постройка яхты КА80 VANUATU

Постройка КА80 VANUATU

Процесс постройки экспедиционной парусно-моторной яхты океанского класса "VANUATU" по проекту КА80, постройка происходит в данный момент в Египте (фото)

Постройка КА70

Постройка КА70/КА70М

Процесс постройки экспедиционных парусно-моторных яхт океанского класса КА70/КА70М(фото)

Проект КА70

Этапы постройки яхт таковы:

  • Подготовка металла, которая состоит в прокатке листов на вальцах для снятия напряжений, пескоструйной обработке листов до матово-белого металла, покраске межоперационным грунтом Хемпель, позволяющим без проблем проводить сварочные работы.
  • Изготовление элементов набора корпуса. При этом используются компьютерные файлы для раскроя шпангоутов, что позволяет обойтись без плазовых работ.
  • Установка набора на стапеле в положении вверх килем. Практика показала, что такое положение корпуса удобнее для сборки и сварки корпуса.
  • Установка листов обшивки бортов и днища, которые разворачиваются в плоскость.
Проект СОМ
  • Затем сборка цилиндрической вставки постоянного радиуса между бортами и днищем. Использование "циркульной скулы" постоянного радиуса и продольной системы набора с "вывешенными стрингерами" позволяют получить гладкую поверхность корпуса, которая практически не требует шпаклевки.
  • Переворачивание корпуса и установка его на кильблоки.
  • Постройка киля и закладка балласта.
  • Изготовление деталей рулевого устройства (балер, перо руля, кронштейн-обтекатель).
  • Зачистка и покраска корпуса эпоксидными грунтами и красками по схеме Хемпель, что обеспечивает защиту корпуса в морской воде на срок более 10 лет.
  • Корпус готов. Далее идет достройка мегаяхты и установка механизмов и оборудования.
